انواع سوکت های بی ان سی (BNC)

اگر با دوربین مداربسته، تجهیزات آزمایشگاهی، سیستم‌های مخابراتی یا ابزارهای اندازه‌گیری سر و کار داشته باشید، احتمالاً نام سوکت BNC را زیاد شنیده‌اید. این کانکتور کوچک اما مهم، یکی از پرکاربردترین اتصالات برای انتقال سیگنال‌های فرکانس بالا و ویدئویی است. شناخت انواع سوکت های بی ان سی (BNC)</ strong> به شما کمک می‌کند در زمان خرید، نصب و عیب‌یابی انتخاب دقیق‌تری داشته باشید و از افت کیفیت سیگنال جلوگیری کنید.

در این مقاله، به زبان ساده و کاربردی، انواع مختلف BNC، تفاوت آن‌ها، کاربرد هر مدل و نکاتی را که قبل از خرید باید بدانید بررسی می‌کنیم. اگر قصد تهیه تجهیزات استاندارد و مطمئن را دارید، می‌توانید از راهنمایی‌های تخصصی ایمن جهانی هم استفاده کنید.

سوکت BNC چیست و چرا مهم است؟

BNC مخفف Bayonet Neill–Concelman است و به نوعی کانکتور کواکسیال گفته می‌شود که اتصال و جدا کردن آن به‌صورت چرخشی و سریع انجام می‌شود. این ساختار باعث می‌شود اتصال محکم، پایدار و مناسب برای سیگنال‌های حساس باشد.

مهم‌ترین مزیت سوکت BNC این است که در انتقال سیگنال، نویز و افت کیفیت را تا حد زیادی کاهش می‌دهد. به همین دلیل در سیستم‌های CCTV، دستگاه‌های تست، تجهیزات RF، ویدئو و برخی شبکه‌های صنعتی استفاده گسترده‌ای دارد.

دسته‌بندی اصلی انواع سوکت های BNC

انواع سوکت های BNC را می‌توان از چند زاویه بررسی کرد: نوع اتصال، نوع نصب، امپدانس و کاربرد. هرکدام از این دسته‌ها برای شرایط خاصی طراحی شده‌اند و انتخاب درست آن‌ها اهمیت زیادی دارد.

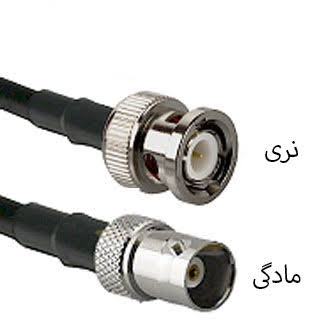

1. سوکت BNC نری و مادگی

رایج‌ترین دسته‌بندی، بر اساس جنس ات صال است.

• BNC نری: معمولاً دارای پین مرکزی و حلقه قفل‌شونده است و روی کابل یا دستگاه نصب می‌شود.
• BNC مادگی: دارای جایگاه دریافت پین مرکزی است و اغلب روی دستگاه‌ها، پنل‌ها یا تجهیزات ثابت دیده می‌شود.

در بسیاری از پروژه‌ها، انتخاب بین نری و مادگی به نوع کابل، سمت دستگاه و محل نصب بستگی دارد. اگر این مورد را اشتباه انتخاب کنید، اتصال فیزیکی برقرار نمی‌شود یا نیاز به تبدیل پیدا می‌کنید.

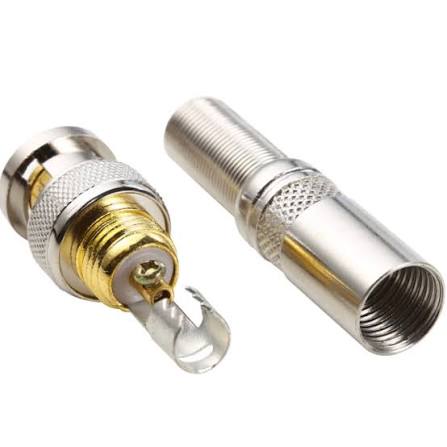

2. سوکت BNC لحیمی و پیچی

از نظر نحوه نصب کابل، BNCها معمولاً به دو مدل لحیمی و پیچی تقسیم می‌شوند.

• لحیمی: اتصال هادی م رکزی و شیلد با لحیم انجام می‌شود. این مدل دوام و اطمینان بیشتری دارد.
• پیچی یا فشاری: نصب سریع‌تری دارد و برای کارهای ساده یا تعمیرات موقت مناسب است.

اگر کیفیت سیگنال و ماندگاری اتصال برایتان مهم است، مدل‌های لحیمی انتخاب حرفه‌ای‌تری هستند. در مقابل، مدل‌های پیچی برای نصب سریع و آسان کاربرد دارند.

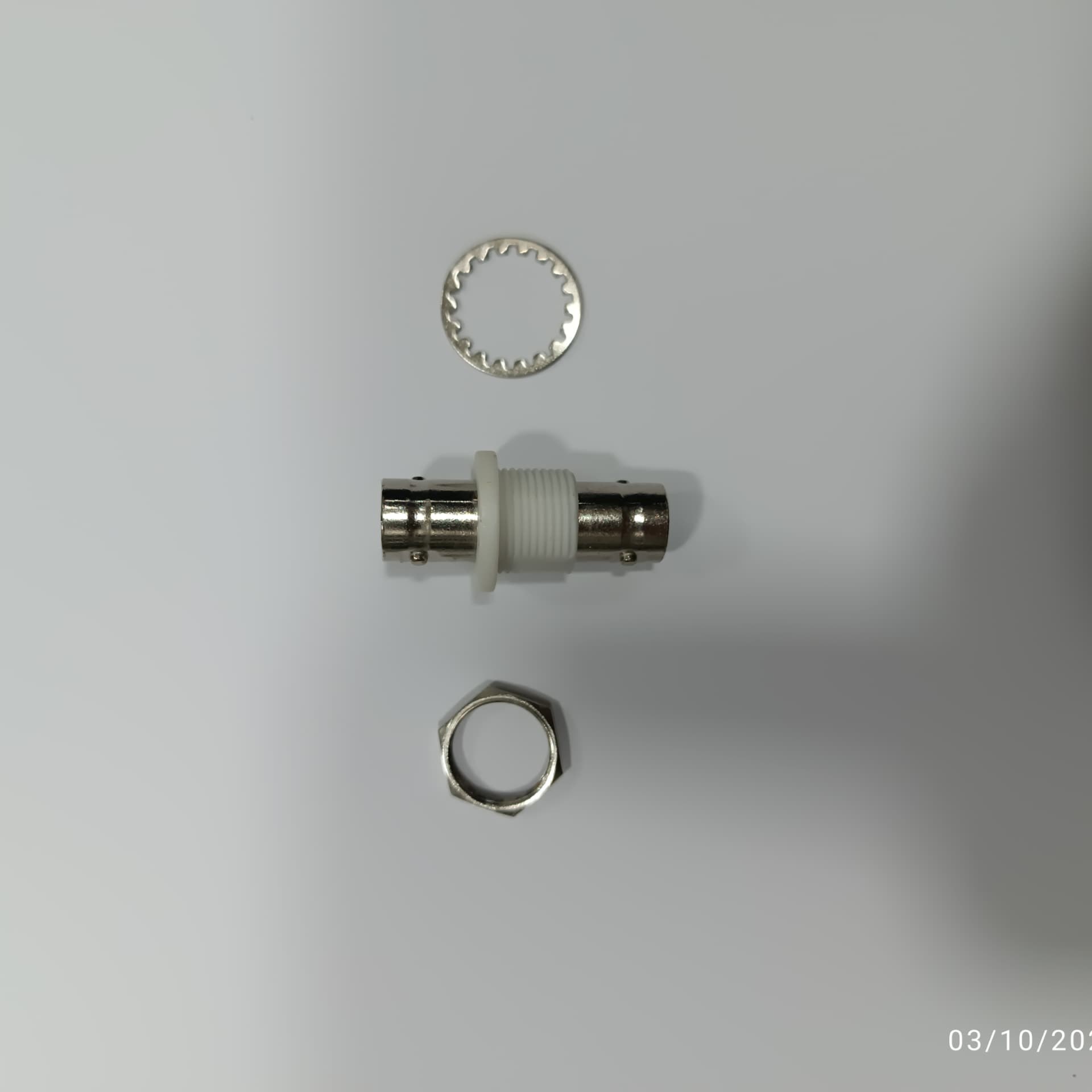

3. سوکت BNC پنلی و کابلی

این دسته‌بندی بر اساس محل نصب انجام می‌شود:

• پنلی: روی بدنه دستگاه، رک یا جعبه نصب می‌شود.
• کابلی: به انتهای کابل کواکسیال متصل می‌شود.

سوکت‌های پنلی معمولاً در تجهیزات ثابت مثل دستگاه‌های اندازه‌گیری یا DVR استفاده می‌شوند، اما مدل‌های کابلی برای ساخت کابل رابط یا اتصال مستقیم به تجهیزات مناسب‌اند.

تفاوت سوکت BNC بر اساس امپدانس

یکی از مهم‌ترین نکات در انتخاب انواع سوکت های BNC، امپدانس است. BNCها معمولاً در دو نوع 50 اهم و 75 اهم تولید می‌شوند.

BNC 50 اهم

این مدل بیشتر در تجهیزات RF، آزمایشگاهی، مخابراتی و ابزارهای اندازه‌گیری استفاده می‌شود. اگر در سیستم‌های فرکانس بالا کار می‌کنید، معمولاً این نوع گزینه مناسب‌تری است.

BNC 75 اهم

این مدل بیشتر برای انتقال سیگنال‌های ویدئویی و سیستم‌های دور بین مداربسته کاربرد دارد. در بسیاری از پروژه‌های CCTV، استفاده از BNC 75 اهم باعث حفظ بهتر کیفیت تصویر می‌شود.

نکته مهم: اگر امپدانت سوکت با کابل و دستگاه هم‌خوانی نداشته باشد، احتمال افت سیگنال، بازتاب و کاهش کیفیت وجود دارد.

کاربردهای رایج انواع سوکت های BNC

BNC فقط یک کانکتور ساده نیست؛ در صنعت و امنیت نقش مهمی دارد. برخی از کاربردهای رایج آن عبارت‌اند از:

• اتصال دوربین مداربسته به DVR یا تجهیزات ضبط
• استفاده در دستگاه‌های اسیلوسکوپ و ابزارهای آزمایشگاهی
• اتصالات فرکانس رادیویی و مخابراتی
• سیستم‌های تصویربردا ری و مانیتورینگ
• برخی کاربردهای صوتی و صنعتی خاص

به همین دلیل، شناخت دقیق مدل مناسب می‌تواند هم در هزینه‌ها صرفه‌جویی کند و هم از خرابی‌های احتمالی جلوگیری کند.

چطور سوکت BNC مناسب انتخاب کنیم؟

برای انتخاب درست، فقط به ظاهر سوکت توجه نکنید. چند معیار کلیدی را بررسی کنید:

1. امپدانس کابل و دستگاه: 50 اهم یا 75 اهم بودن باید هماهنگ باشد.
2. نوع کاربرد: تصویری، آزمایشگاهی یا RF.
3. کیفیت ساخت: جنس بدنه، روکش و دقت اتصالات بسیار مهم است.
4. روش نصب: لحیمی، پیچی یا فشاری.
5. نوع اتصال: نری، مادگی، پنلی یا کابلی.

اگر محیط نصب شما صنعتی یا پرتردد است، بهتر است سراغ مدل‌های مقاوم‌تر و باکیفیت‌تر بروید. در پروژه‌های حساس، یک سوکت بی‌کیفیت می‌تواند کل عملکرد سیستم را تحت تأثیر قرار دهد.

نکات مهم هنگام خرید و نصب

برای اینکه از سوکت BNC بهترین عملکرد را بگیرید، این نکات را فراموش نکنید:

• از سازگاری سوکت با کابل کواکسیال مطمئن شوید.
• در اتصال لحیمی، از لحیم‌کاری تمیز و استاندارد استفاده کنید.
• شیلد کابل باید به‌درستی به بدنه متصل شود.
• از فشار بیش از حد هنگام قفل کردن سوکت جلوگیری کنید.
• در محیط‌های صنع تی، کیفیت روکش و مقاومت مکانیکی را جدی بگیرید.

همچنین اگر از چندین اتصال پشت سر هم استفاده می‌کنید، بهتر است تعداد واسطه‌ها را کم کنید تا افت سیگنال به حداقل برسد.

جمع‌بندی

شناخت انواع سوکت های BNC (BNC) برای هر کسی که با سیستم‌های تصویری، مخابراتی یا آزمایشگاهی کار می‌کند ضروری است. تفاوت در نوع اتصال، روش نصب، امپدانس و کاربرد، تعیین می‌کند که کدام مدل برای پروژه شما مناسب‌تر است. انتخاب درست سوکت BNC نه‌تنها کیفیت سیگنال را حفظ می‌کند، بلکه طول عمر تجهیزات را هم افزایش می‌دهد.

اگر قصد خرید یا بررسی دقیق‌تر این تجهیزات را دارید ، پیشنهاد می‌شود پیش از انتخاب نهایی، مشخصات فنی کابل و دستگاه را بررسی کنید و از منابع معتبر کمک بگیرید. برای آشنایی بیشتر با محصولات و راهکارهای تخصصی، ایمن جهانی می‌تواند مرجع مناسبی برای شروع باشد.
